Modification du préamplificateur RIAA Velleman P2473 en préamplificateur NAB.

J'avais besoin d'un outil pour le test des têtes de lecture de magnétophone qui soit indépendant du magnétophone lui-même.

Pour cela, j'ai décidé de fabriquer un préamplificateur ayant la correction NAB.

Après recherche, il m'a paru plus simple et plus rapide de partir sur une base déjà existente.

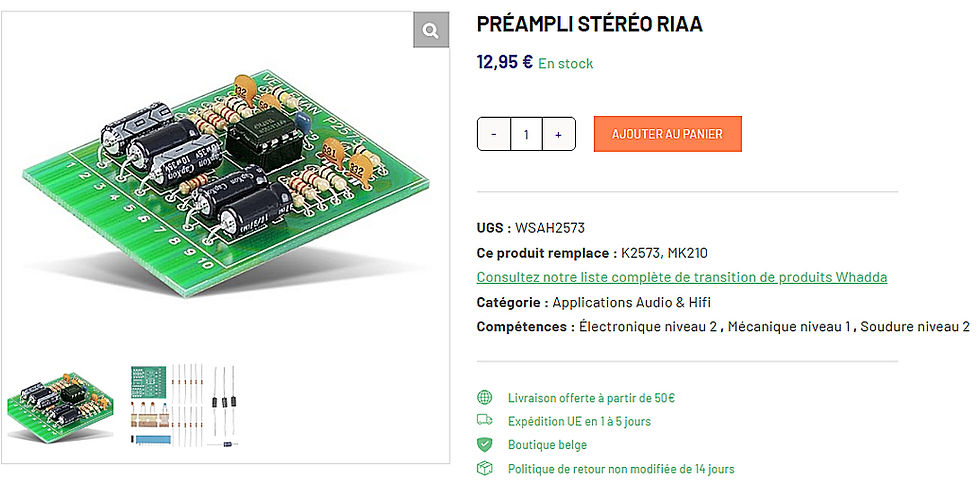

Le préamplificateur en kit Velleman P2573 vendu sous la référence WSAH 2573 chez Whadda était tout indiqué comme base de travail.

La transformation concerne deux points essentiels :

- le réseau de correction de fréquence qui passe de RIAA à NAB

- un pont diviseur de tension de référence pour le circuit que je modifie pour plus de stabilité.

Ci-après la liste des résistances modifiés et les nouvelles valeurs :

- R1 = 3300 ohm - R2 = 68k - R3 = 3300 ohm - R4 = 68 k

- R5 = 2,2 M - R6 = 0 (strap) - R7 = 100 k - R8 = 240 k

- R9 = 240 k - R10 = 100 k - R11 = 0 (strap) - R12 = 2,2 M

Il faudra repercer les trous de R8 et R9 pour y adjoindre en parallèle un réseau RC constitué de R = 180 ohm en série avec C = 22µF (voir la photo).

Ci-après, la liste des condensateurs modifiés :

- C1 = 47µ - C2 = 1,5 nF - C3 (disparaît) - C4 (disparaît)

- C5 = 1,5 nF - C6 = 4,7 µF - C7 = 1,5 µF (tantale) - C8 = 1,5 µF (tantale)

- C9 = 0,1 µF - C10 = 4,7 µF

Ceci donne le résultat suivant :

Pour le reste, le schéma modifié est plus parlant que tout. Voici la voie de gauche :

La borne 7 du connecteur est l'entrée de la voie de droite. Par symétrie, les composants sont les mêmes.

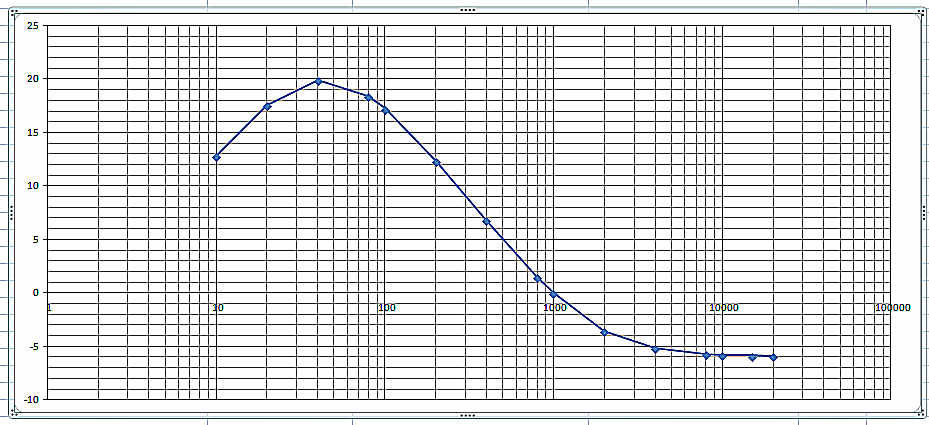

La courbe de réponse théorique de ce montage est la suivante (calculée avec Excel) :

Le gain à 1000 Hz est de 56 dB.
