Micro émetteur AM sur 1 MHz

xaviermotti
19 avr.
3 min de lecture

Dernière mise à jour : 21 avr.

Post mis en ligne le 19-04-2026

Dans ce post je décris un micro émetteur AM sur 1 MHz faisant appel à :

· un oscillateur à quartz ;

· un modulateur à MOSFET double grille ;

· une source BF réalisée à partir d'une carte audio bluetooth DFR0718.

Avant de décrire les différents étages du montage, voici son schéma structurel :

Les canaux gauche et droite sont additionnés au moyen de résistances : autour de 1 kohm

La valeur n’est pas critique car la résistance d’entrée de l’étage modulateur est élevée.

1- L’oscillateur.

Pour éviter toutes les dérives de fréquences aux interférences, aux couplages entre bobines, la solution la plus facile est un oscillateur à quartz intégré.

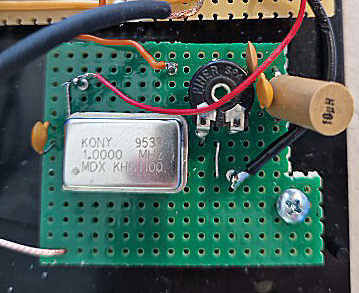

Pour cet émetteur je me suis procurer un modèle de type KONY 1MHz KCC1100

Son schéma fait appel à peu de composants :

Le réseau Ra-R ajustable Ra = 4,7 kohm et R = 510 ohm permet de doser l’amplitude du signal.

Le circuit LC est accordé sur 1 MHz avec L = 10µH et C = 2,53 nF soit 2,2 nF // 330 pF.

Il sélectionne la fondamentale sinusoïdale.

2- Le modulateur.

L’idée du modulateur me vient du livre (biblio 1) de G. Prieur.

Page 141, il évoque un modulateur utilisant un Mosfet à double grille.

J’ai réalisé ce montage, avec quelques ajouts, notamment sur la polarisation.

Il utilise un BF981. Ce transistor a pour caractéristiques :

On est limité en courant et donc sur la puissance émise.

L’émetteur fonctionnera si son antenne reste dans le voisinage immédiat de celle du récepteur.

Mais cela n’est pas un problème en soi sauf à vouloir irradier vers un local entier.

L’alimentation est découplée par un condensateur de filtrage C1 = 22 µF et C2 = 33 nF voire plus.

Le courant (moyen) dans le transistor est mesuré par l’intermédiaire de la tension aux bornes de la résistance de 82 ohm. On a VR = 1,6V environ.

Soit I = 19,5 mA.

Un transistor BF961 (même brochage) permettrait d’atteindre 30mA.

3- Le montage complet.

L’ensemble est placé dans un coffret plastique.

La carte Bluetooth 5.0 n’est pas visible ici. Elle a été vissée sur l’un des cotés du coffret. Le circuit imprimé présente des plots à souder qui permettent sa connexion facile. Vous pouvez aussi utiliser les fiches micro-USB (bornes + et -) et jack 3.5 (bornes LGR) pour éviter de la toucher.

La carte est disponible notamment chez Gotronic sous la référence DFR0718 pour un prix de l'ordre de 3,5€.

Le commutateur permet de sélectionner la source : carte bluetooth ou source externe (jack).

On voit la fiche d’alimentation (15V) et le câble jack.

L’antenne est un fil de longueur 3 m minimum.

J’utilise une petite radio FM pour retransmettre des émissions vers un poste à lampes (Armstrong modèle 1700).

4- Mesures.

La tension de sortie de l’oscillateur est ajustable. On est quand même limité en amplitude par un fonctionnement non linéaire, il faut ajuster pour une déformation minimale du signal modulé.

Tension BF modulatrice : Vcc = 3 V ; Vmax = 1,5 V ; Veff = 1,1 V

Tension HF sinus porteuse (à l’antenne) : Vmax = 5 V ; Veff = 3,5 V

Taux de modulation mesuré ici : m = 60 % environ

Oscillogrammes : - signal sortie oscillateur (le filtre remplit bien son rôle) ;

- du signal de sortie à l’antenne.
